HIOKI

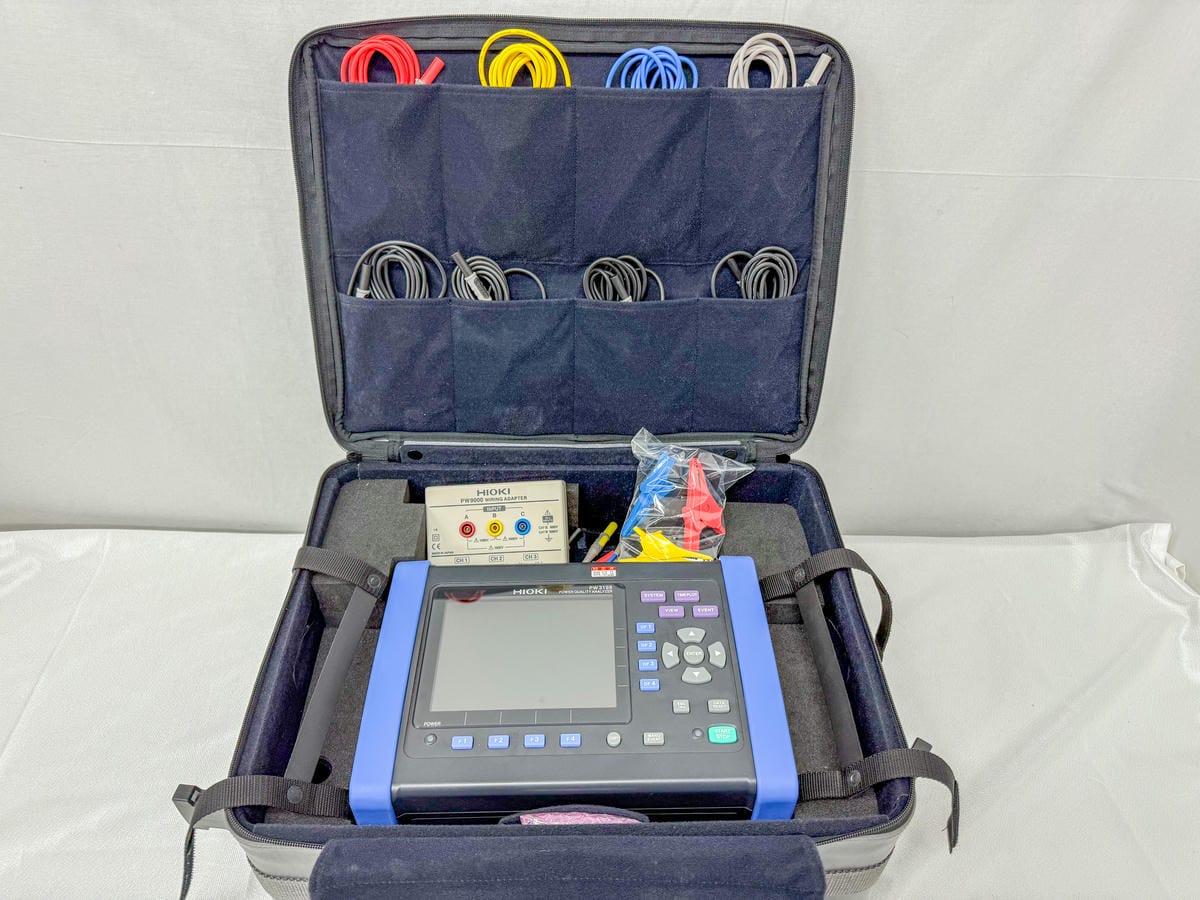

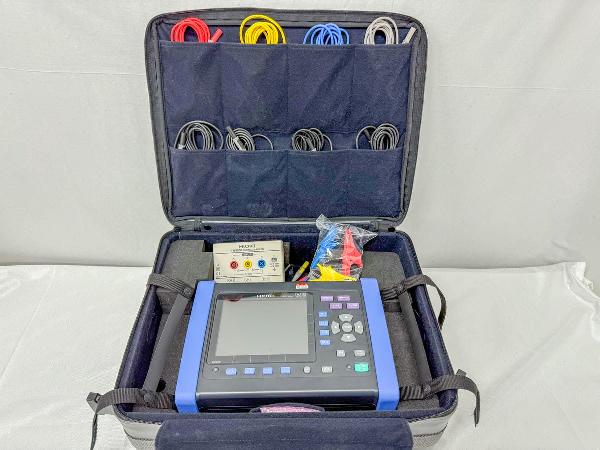

PW3198 電源品質アナライザ

550,000円(税込)

仕様

測定項目
電圧（時系列記録可能）
実効値 波形ピーク
周波数 周波数１波
DC電圧 ΔV10(3ch同時)
高調波(最大50次) 高調波位相角(最大50次)
インターハーモニクス 高次高調波成分
総合高調波歪み率(THD) 不平衡率(逆相/零相)

電流（時系列記録可能）
実効値 波形ピーク
高調波(最大50次) 高調波位相角(最大50次)
インターハーモニクス 高次高調波成分
総合高調波歪み率(THD) 不平衡率(逆相/零相)
Kファクタ DC電流(対応センサ発売後)

電力（時系列記録可能）
有効電力 無効電力
皮相電力 力率
高調波電力（最大50次） 高調波電圧電流位相差
有効積算電力 無効積算電力

イベント測定(イベント記録可能)
トランジェントオーバ電圧
電圧スウェル 電圧ディップ
瞬時停電 突入電流
周波数変動 電圧波形比較
タイマ 外部入力
その他上記電圧項目、電流項目、電力項目各パラメータに対して
上限値/下限値を設定してイベント検出可能（ただし積算電力、
不平衡、インターハーモニクス、高調波位相角、ΔV10を除く

入力仕様
測定ライン単相２線/単相３線/三相３線/三相４線/
上記測定に加え、別途ch4で電圧/電流測定（直流または交流）

測定ライン基本周波数50Hz/ 60Hz/ 400Hz

入力ch数電圧4ch(U1〜U4)/電流4ch(I1〜I4)

入力方式電圧: U1-U2-U3: ch間非絶縁
U1-U2-U3とU4:ch間絶縁
電流: 電流センサ(電圧出力)による絶縁入力

電源本体定格電源電圧DC12V (最大定格電力35VA)
ACアダプタ Z1002 (100V〜240V, 50/60Hz)

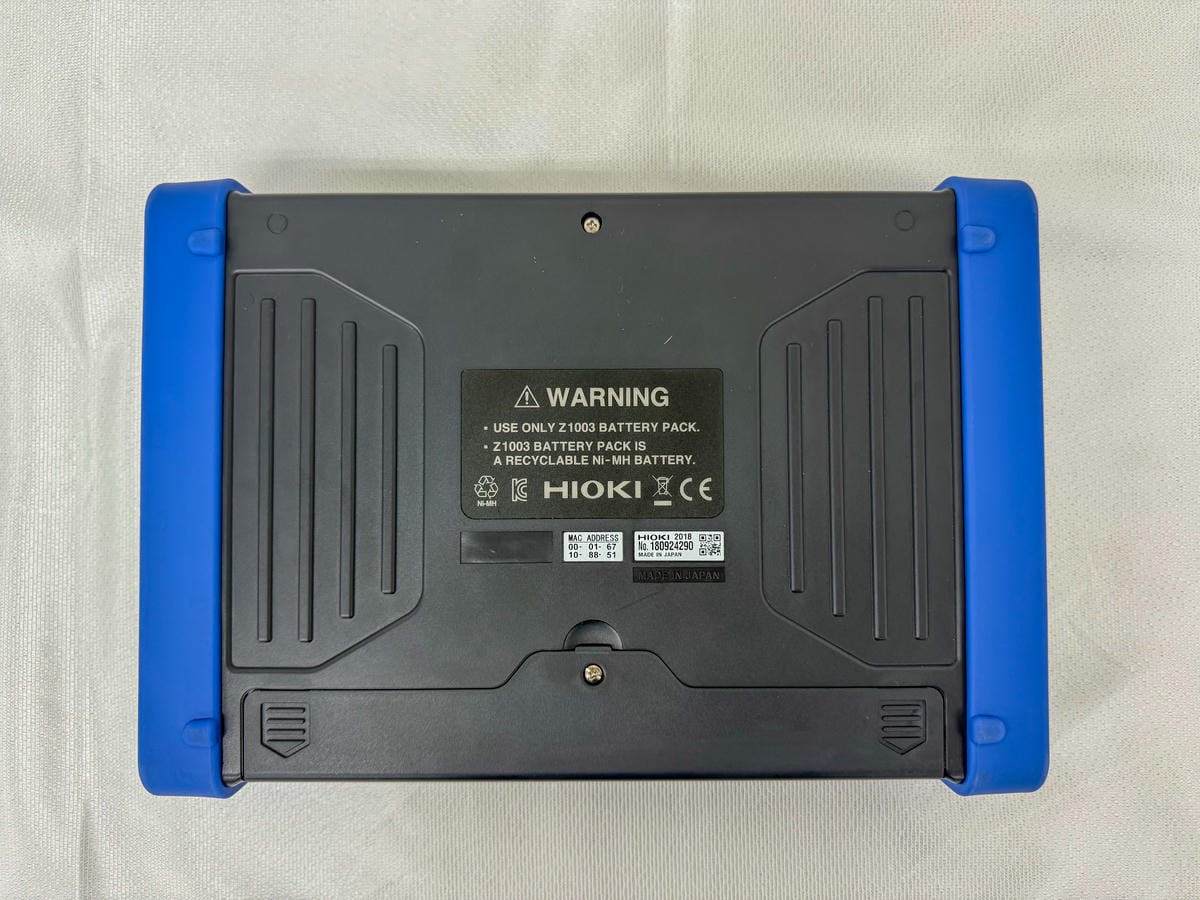

バッテリパック Z1003(Ni-MH DC7.2V)

外形寸法約300W×211H×68D mm
質量約2.6kg(バッテリパックZ1003含む)

付属品

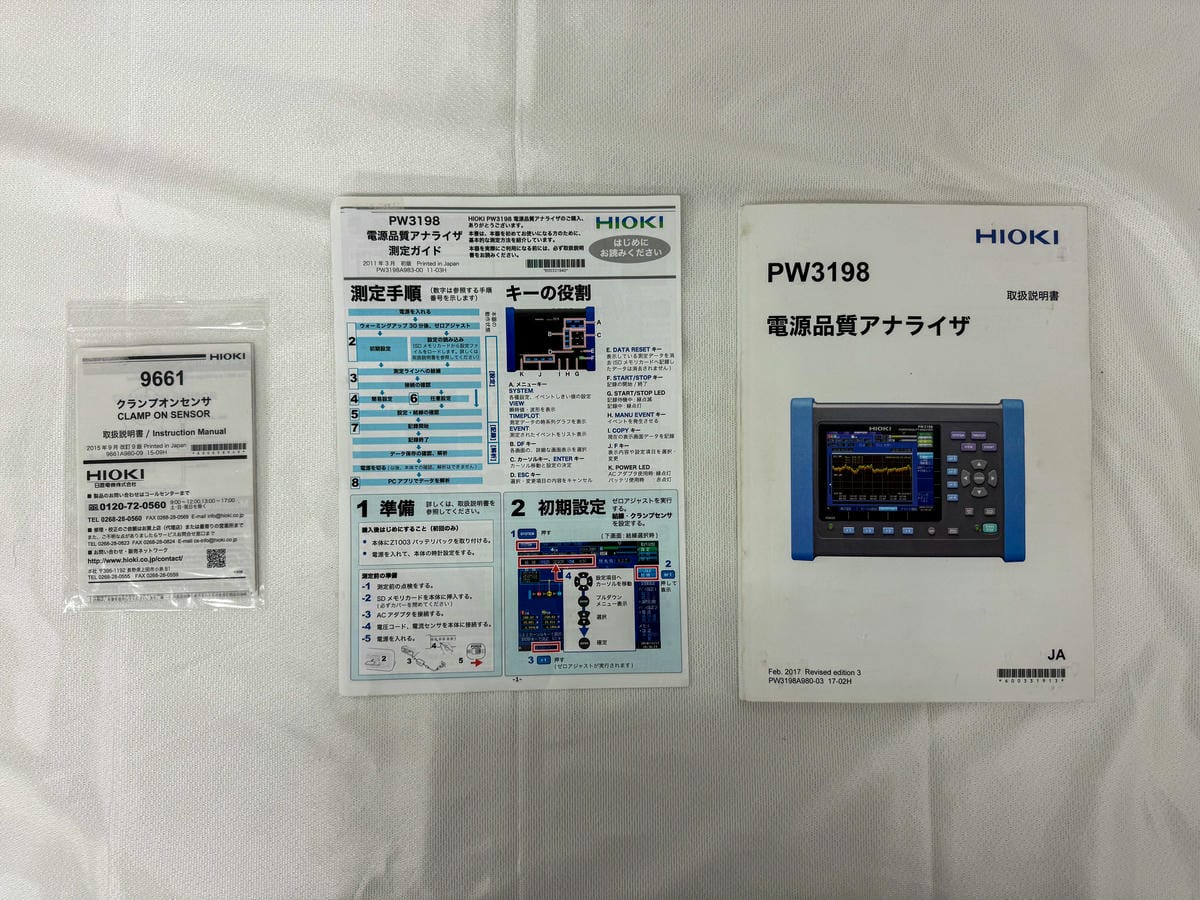

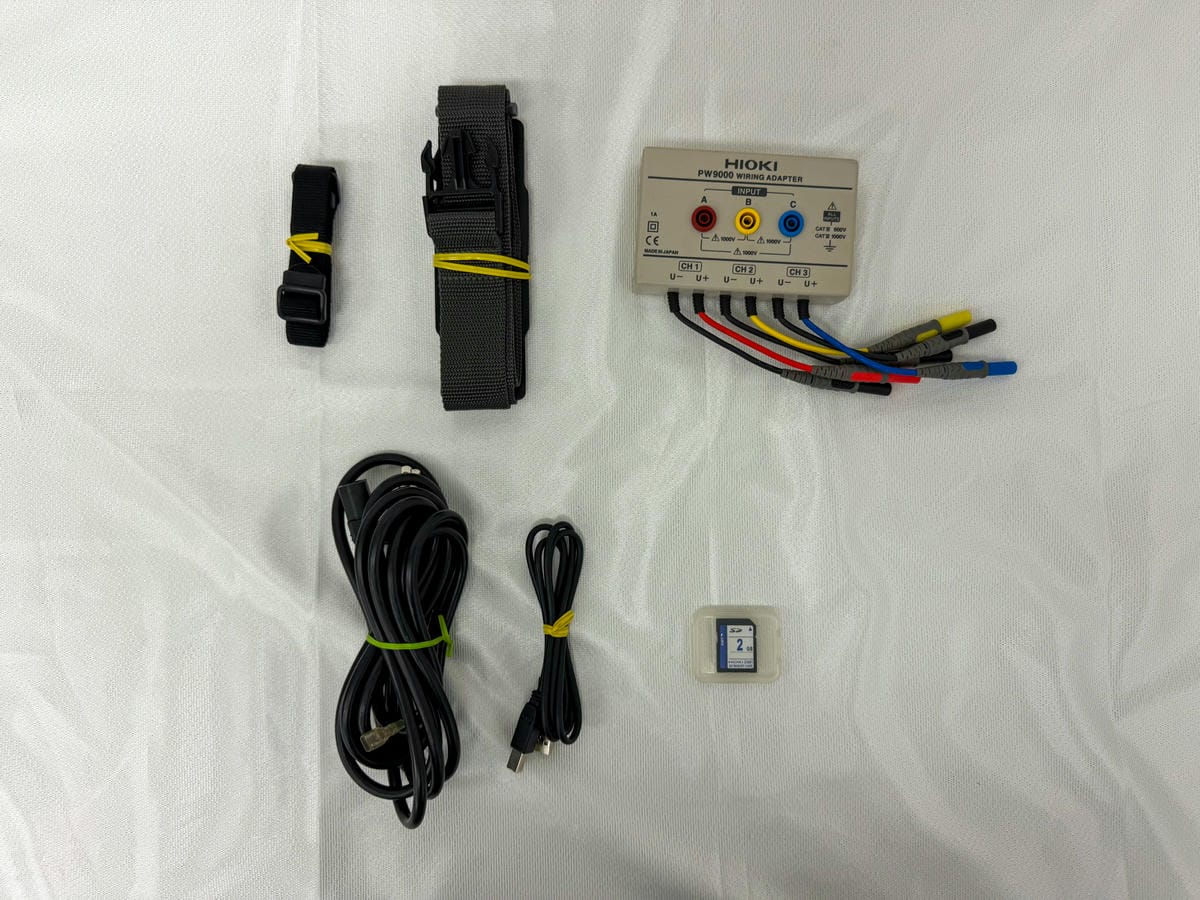

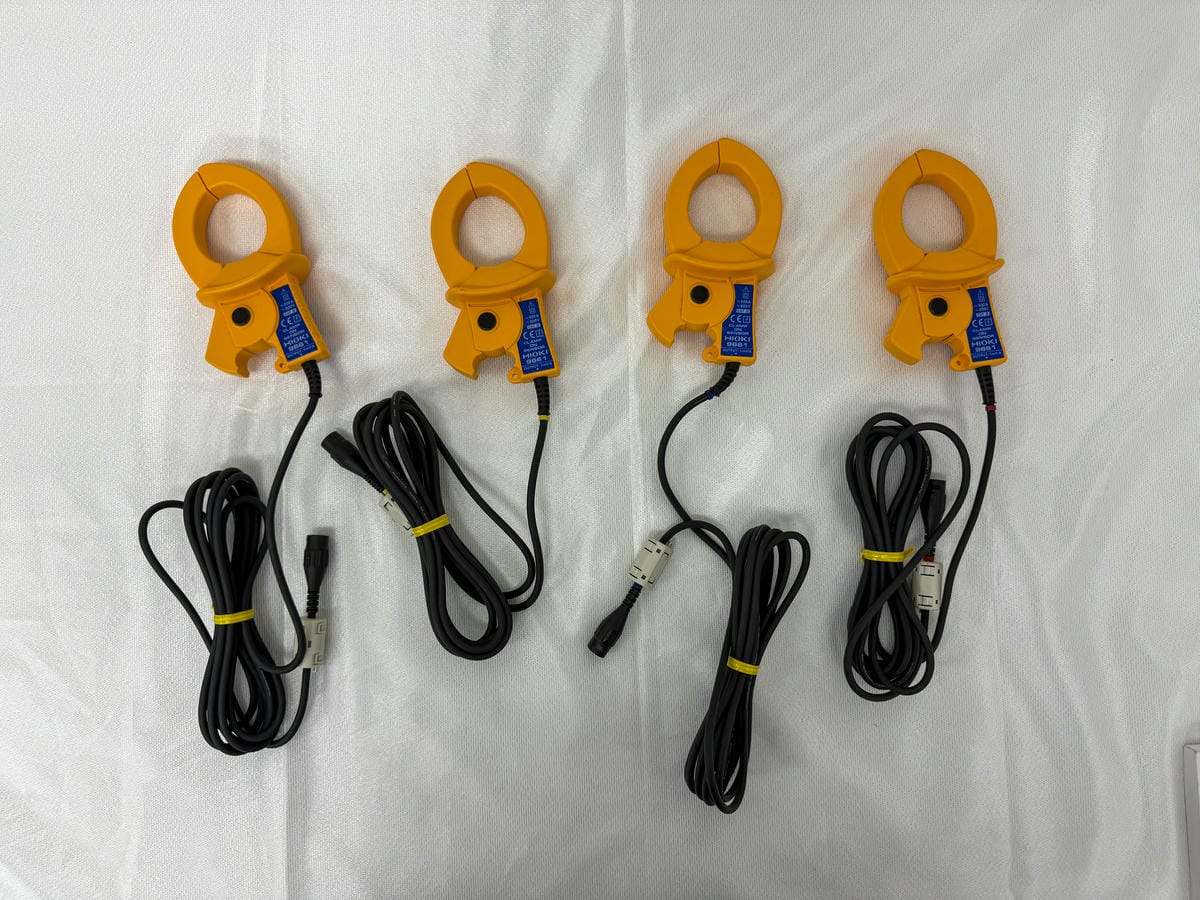

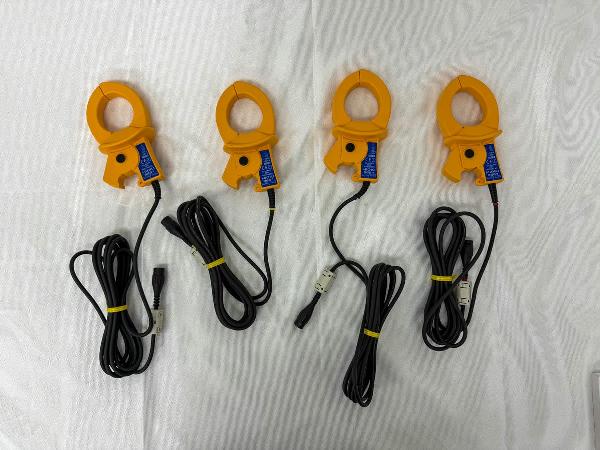

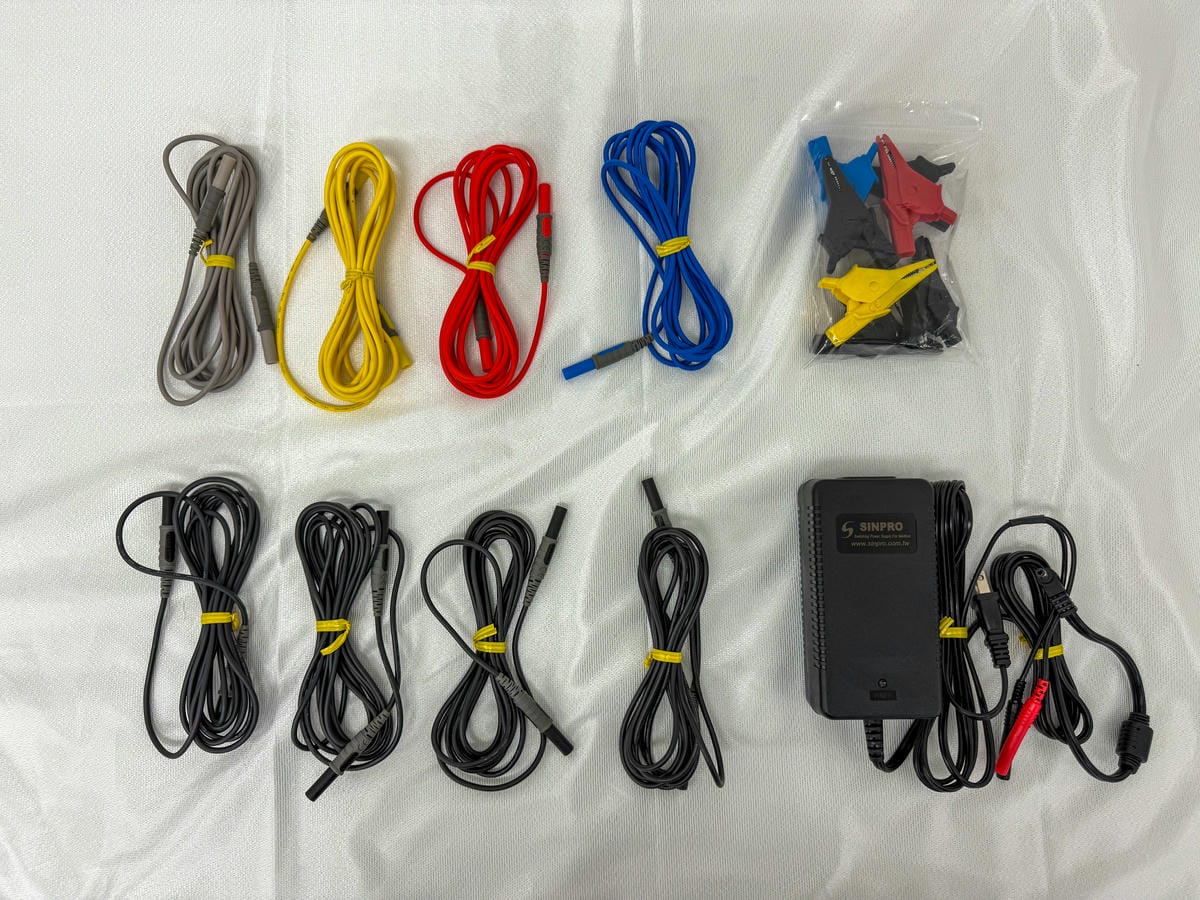

9661クランプオンセンサー*4、日本語取扱説明書*4、電源コード、ACアダプタ、PW9000アダプタ、コンセント入力コード、USBケーブル、ワニ口クリップ*8、接続コード*8、SDカード、ストラップ
